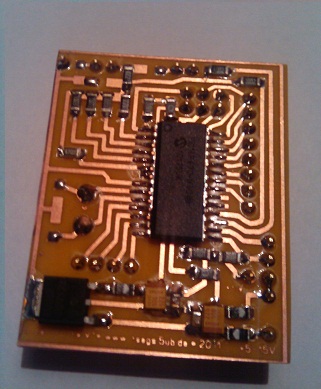

Hier das Layout und die erste Platine des Super Probe in SMD Technik.

Beinhaltet 5V Netzteil für Gebrauch eines 9V Blocks,

so wie ein Eingang für feste 5V.

Durch Dioden getrennt und gegen Spannungsvertausch geschützt.

Achtung dieses Layout ist im 25 Voltteil fehlerhaft da hier für die 249K Wiederstände
2 in Reihe geschaltet werden.
Leider zuspät gelesen, da waren die Platinen schon fertig.

So kann diese nur bis 5V messen.

Hier ein neues Projekt.

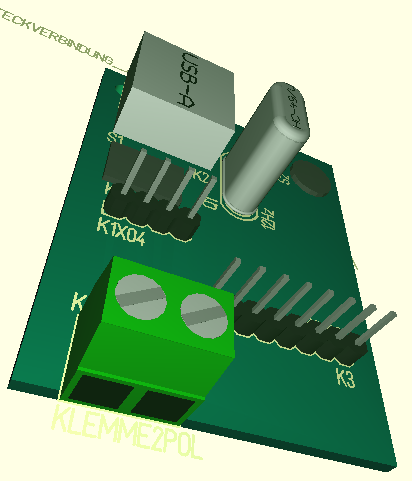

Ein Attiny 2313 mit USB Anschluss.

Fertige und geänderte Platine kommt in ein paar Tagen

Hier eine Tatü Attiny für Modelle 1:87. NEUE PLATINE KOMMT IN KÜRZE!!

Funktionen:
Martinshorn ca. 440/585 Hz oder 466/622 Hz
2 asynchrone Doppel- oder Einfachblitzer

Masse: Super KLein

Anschluss:
Der TatüTiny wird über drei Kabel angeschlossen:
Plus/Minus/Impuls am Empfänger .

Der TatüTiny ist auch für Standmodelle geeignet.
Dazu muss sein Impulseingang offen bleiben.
Nach ca. 7 Sekunden beginnen dann Horn und Blaulicht an zu arbeiten.
